产品详情

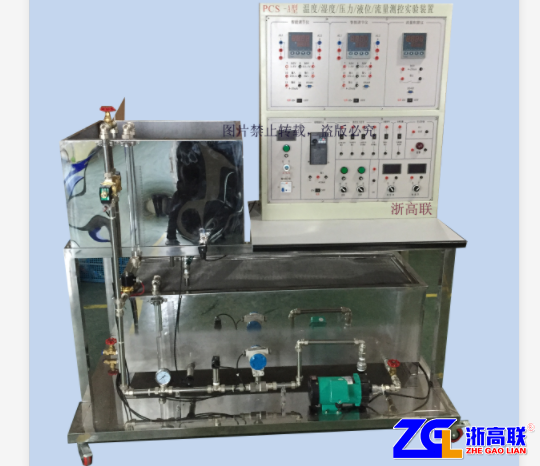

过程控制综合实验装置（Process Control System，简称PCS），是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。整个系统结构紧凑、功能多样、既能进行验证性实验，又能提供综合性实验。
二、产品结构与特点：
设备特点：
（1）、双实验水箱配置、单水路供水、变频控制
（2）、人性化设计，配有储水箱。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
（3）、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
（4）、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，力求保护人身、设备安全。
（5）、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
三、技术参数与要求:
1、供电电源
单相交流电源：220VAC±10%、50Hz±5%、10A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、系统仪表的输入、输出信号符合IEC标准
（1）变送器电流源信号：4-20mADC。
（2）仪表采样：1-5V（250Ω）/0.2-1V（50Ω）
4、系统提供直流线性稳压电源（朝阳电源产品） 24VDC/1A。
