产品详情

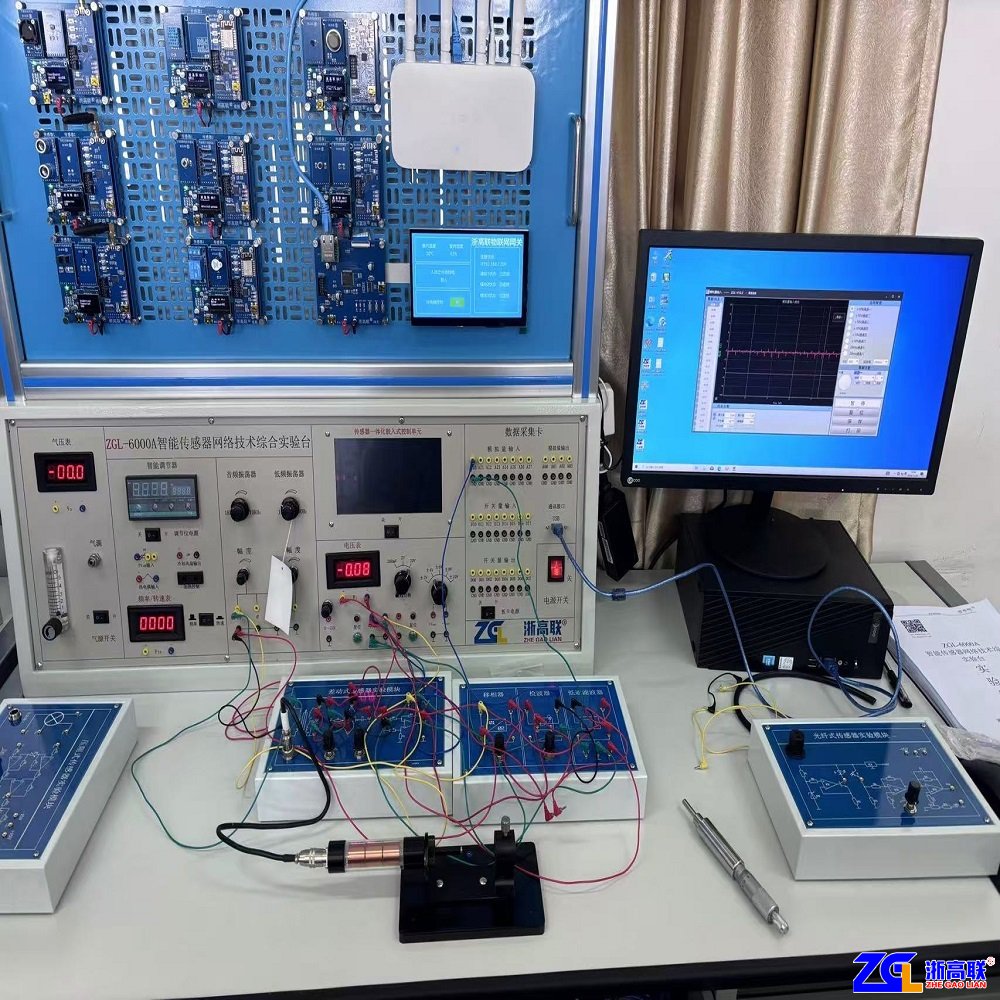

传感器物联网相结合教学实验台主控台系统及实验组件：
1.波形检测资源，至少2通道，集成式平台设计。对设备进行联网远程控制操作，可检测电流电压各种信号测量，具备函数发生器资源，至少2通道，DAC分辨率不小于14位；
2.输入电源：单相三线220V±10% 、50Hz、容量≥0.5kW，具有电源、供电指示等；
3.设有壳体接地保护，设有过流过压保护、漏电急停保护，绝缘橡胶隔离，安全特性符合国家标准。
4.主控台要求采用≥2mm厚材料板，标识美观和耐磨损，不掉色和不变色。主控台配有交流220V二孔、三孔电源插座。主控台尺寸总体长宽高850mm*270mm*750mm采用可拆卸网孔设计，可随意调整，网孔板采用厚度为 2.0mm 的优质钢板激光开孔喷塑，颜色采用青蓝色，网孔板安装采用厢嵌在欧标4040铝型材中，高度符合人机工程学和美学标准，老师可以看到学校实验操作过程。物联网模块需合理布局在网孔板中，安装用开模定制的长方形卡扣固定，便于学校安装与拆卸。（卡扣需提供清晰的图片），网孔板尺寸应根据各分区比例大小确定,孔大小为 5mm×10mm 横竖分布式排列。
5.专用实验实训台桌：采用钢制实验桌（约1600*750*750mm），实验桌面上预留显示器的安放位置。设有四个万向轮和2个固定调节机构，便于移动和固定，有利于实验室的布局，实验桌下面的特制存储柜可存储安放以上实验模板和测控主机等所有的硬件部件。
实验实训项目要求：
6.可完成基础传感器原理认知与应用实验：
金属箔式应变片――单臂电桥性能实验
金属箔式应变片――半桥性能实验
金属箔式应变片――全桥性能实验
金属铂式应变片单臂、半桥、全桥性能比较实验
直流全桥的应用——电子称实验
移相实验
相敏检波实验
交流全桥性能测试实验
交流激励频率对全桥的影响
交流全桥振幅测量实验
扩散硅压阻式压力传感器的压力测量实验
差动变压器性能实验
差动变压器零点残余电压补偿实验
激励频率对差动变压器特性的影响实验
差动变压器测试系统的标定
差动变压器的应用——振动测量实验
差动变压器传感器的应用——电子称实验
差动电感式传感器位移特性实验
差动电感式传感器振动测量实验
激励频率对电感式传感器的影响
电容式传感器的位移特性实验
电容式传感器的应用——电子称实验
电容传感器动态特性实验
直流激励时霍尔传感器的位移特性实验
交流激励时霍尔式传感器的位移特性实验
霍尔式传感器的应用——电子称实验
霍尔式传感器振动测量实验
霍尔测速实验
磁电式传感器的测速实验
压电式传感器振动实验
电涡流传感器的位移特性实验
被测体材质、面积大小对电涡流传感器的特性影响实验
电涡流传感器的应用——电子称实验
电涡流传感器转速测量实验
电涡流传感器测量振动实验
光纤传感器位移特性实验
光纤传感器的测速实验
光纤传感器测量振动实验
光电转速传感器的转速测量实验
智能调节仪温度控制实验
集成温度传感器的温度特性实验
Pt100铂热电阻温度特性测试实验
气敏（酒精）传感器实验
湿敏传感器实验
K型热电偶测温实验
E型热电偶测温实验
7.基于无线传感器网络实验室管理系统：
38.要求采用wifi模式，具有双向交互的综合管理功能，可同时实时采集监控≥100个学生实验数据。
8.传感器一体化嵌入式控制单元：
①采用一体化触摸控制方式，可进行传感器虚拟采集、数据分析和信息处理。
②触控显示屏8寸，支持TTL/232接口，多路高清炫酷的画面显示，拥有音频接口，可编程IO接口，支持20种页面加载特效用户随意使用，所有控件可触摸拖动更改参数。
9.可完成计算机分析与软件应用扩展实训
集成温度计算机采集实验
铂电阻板卡采集控制实验
温度计算机采集控制实验
数据单步采集实验
数据定时采集实验
最小二乘法非线性计算应用
两端点法非线性计算应用
模拟量输入测试分析实验
开关量输入实验
模拟量输出实验
开关量输出实验
手动电机控制实验
PID正弦波控制实验
PID方波控制实验
转速测试实验
基于Python串口通信应用
基于Python多线程串口通信应用
基于Python界面设计应用
基于Python界面与逻辑分离应用
基于Python通信与显示应用
基于Python模拟量多通道读取应用
基于Python模拟量单通道读取应用
基于Python开关量频率读取应用
基于Python开关量计数读取应用
基于Python开关量状态读取应用
基于Python控制模拟量输出应用
基于Python控制开关量输出应用
基于Python模拟量定时读取应用
基于Python模拟量动态采样读取应用
无线远程组网实验
无线老师机控制报警实验
无线温湿度修改源码远程报警实验
板卡与LaBVIEW通讯学习实验
模拟量单步读取.vi
模拟量定时读取.vi
超声波数据读取.vi
数字量状态读取.vi
数字量技术读取.vi
电机位置读取.vi
电机转速读取.vi
电机PID控制.vi
数字量输出.vi
10、传感器虚拟仿真实验平台
仿真实验平台须与硬件设备实验内容完全一致：
①实验仿真系统传感器种类涵盖检测类、控制类、光电信号、数字信号、模拟信号、磁信号、生物感应信号、 温度、压力、转速、振动、位移等物理量。
②仿真具有温度PID控制仿真，转速PID控制仿真。
③光纤、差动，电容，霍尔，应变、磁电、压电、电涡流等传感器实验必须具备动态交流振动实验，且数据必须实时仿真显示，差动仿真实验具有零点残余电压补偿调节功能。
④且具有30个实验实时仿真，不可以动画播放形式连线，必须学生参与鼠标动手连线，每个实验连线必须与实物连线同步，操作连线成功后才能同步获得实验数据，连接错误实验数据显示错误，且可以自动计时考核，仿真数据实时动态软件中显示。直到学生软件端做出实验图形效果，计时结束，发与老师考核。
⑤与实验指导书步骤一致，软件上的每个实验可操作调零，调放大倍数，调节幅度，频率，电源电压、电流等，与实物可调节对象步骤完全一致，被调节对象实验数据动态特性实时变化。
⑥要求平台仿真软件与实验设备为同一品牌，不采用盗版或他家授权软件替代。
⑦要求响应文件中体现35个完整的软件功能选项截图。

⑧投标时提供传感器虚拟仿真实验平台：应变交流振动连线仿真实验视频，差动振动连线仿真实验视频，交流霍尔连线仿真实验视频，PT100温度控制连线仿真实验视频，光纤振动连线仿真实验视频，热电偶测温连线仿真实验视频，拍摄内容要求高清。
计算机仿真应用实验项目：
应变单臂连线仿真实验
应变半桥连线仿真实验
应变全桥连线仿真实验
应变电子秤连线仿真实验
应变交流振动连线仿真实验
差动性能连线仿真实验
差动零点补偿连线仿真实验
差动位移连线仿真实验


差动振动连线仿真实验
电容位移连线仿真实验
电容动态连线仿真实验
直流霍尔连线仿真实验
交流霍尔连线仿真实验
霍尔测速连线仿真实验
霍尔振动连线仿真实验
磁电转速连线仿真实验
压电振动连线仿真实验
电涡流位移连线仿真实验
电涡流材质判别连线仿真实验
电涡流振动连线仿真实验
光纤位移连线仿真实验
光纤测速连线仿真实验
光纤振动连线仿真实验
PT100温度控制连线仿真实验
温度特性实验连线仿真实验
K型热电偶测温连线仿真实验
E型热电偶连线仿真实验
气敏传感器连线仿真实验
湿敏传感器连线仿真实验
转速PID控制连线仿真实验


11.物联网创新开发实训平台
①平台简介
物联网技术综合实验系统一款面向于物联网、嵌入式、移动互联网等专业的通用型的实验平台，符合硬件、网络、平台、应用等智能产品框架。配置高性能的嵌入式内核通用平台。另外，平台配置了WiFi、蓝牙、RFID、ZIGBEE、等模块及7英寸高清电容式触摸液晶显示屏。
同时系统配置了多种传感器模块和控制器模块可供选择，提供了多种无线组网模式，可实现多种物联网构架，面向各大高校及大专院校的专业教学及创新和竞赛，提供了众多实验例程，该产品可完成的课程：单片机、传感器、嵌入式、物联网识别、无线传感网（ZigBee、BLE、WiFi），能够开设10+实践课程和相关的课程设计，采样用铁质框架，实验台网孔结构设计。

②硬件组成：
平台硬件部分由一个通用基础平台，多个系列开发模块组成。
硬件模块支撑嵌入式接口技术系列、自动识别系列、无线通信系列，可持续扩展。
③控制器节点及传感器参数

序号	模块名称	模块参数
1	ZigBee无线通信模块	ZigBee节点可以做协调器，也可以做终端，也可以做路由器，只是他们内部的程序不一样而已，ZigBee节点之间组建局域网，ZigBee节点之间做传感器的采集和控制。 工作频段： 2.4GHz 工作电压： 2.0V-3.6V 工作温度： -40℃～85℃ （标称温度 20℃ ） 储存温度： -40℃～125℃ （标称温度 20℃ ） 相对湿度：小于 95%RH （标称湿度 65%RH ） 模块引出 所有 IO 引脚，便于功能扩展
2	蓝牙通讯模块	增强型微控制器，256 KB内建快闪记忆体， 8KB SRAM。 完全整合的无线射频功能：低功率蓝牙 (1Mbps GFSK ) 。
3	Wifi通信模块	内置超低功耗处理器，CPU 时钟速度最⾼可达 160 MHz，⽀持实时操作系统 (RTOS) 和 Wi-Fi 协议栈，可将⾼达 80% 的处理能⼒应用于编程和开发。 高度集成天线开关、射频巴伦、功率放大器、低噪声接收放大器、滤波器等射频模块。 RF 认证：SRRC、FCC、CE-RED、KCC、TELEC/MIC、IC 和 NCC 认证FLASH：4MB, SRAM:520KB；
4	RFID无线通讯模块	电气参数简介： 工作电流：13—26mA/直流3.3V 空闲电流：10-13mA/直流3.3V 休眠电流：<80uA 峰值电流：<30mA 工作频率：13.56MHz  产品物理特性：尺寸：40mm×60mm 环境工作温度：摄氏-20—80度 环境储存温度：摄氏-40—85度 环境相对湿度：相对湿度5%—95%
5	光照度传感器模块	灵敏度可调 工作电压： 3.3V-5V 输出形式： a 模拟量电压输出； b 数字开关量输出（ 0 和 1 ）
6	人体红外传感器模块	工作电压： DC3.3V 静态电流: <50uA 电平输出：高 3.3 V /低 0V 触发方式： L 不可重复触发/H 重复触发(默认重复触发) 延时时间： 0.5-200S(可调)可制作范围零点几秒-几十分钟 封锁时间： 2.5S(默认)可制作范围零点几秒-几十秒 感应角度： <100 度锥角 工作温度： -15～70℃ 感应透镜尺寸：直径:23.2mm 菲涅尔透镜
7	气敏传感器模块	回路电压： ≤15V（ AC or DC ）  加热电压： 5±0.2V（ AC or DC ）  负载电阻：可调  加热电阻： 31Ω±3Ω  加热功耗： ≤900mW  检测浓度范围： 100ppm-10000ppm(LPG ，丁烷，丙烷， LNG)  工作温度： -10~50℃ （标称温度 20℃ ）  储存温度： -20~70℃ （标称温度 20℃ ）  相对湿度：小于 95%RH （标称湿度 65%RH ）  氧气浓度： 21%(标准条件) （氧气浓度会影响灵敏度特性），最小 值大于 2%  灵敏度： ≥3%  响应时间： ≤1S （预热 3-5 分钟）   回复时间： ≤30S  具有信号输出指示灯指示  双路信号输出；（模拟量输出及 TTL 电平输出）  TTL 输出有效信号为低电平，可接直接接单片机 IO 口  模拟量输出0~2.5V 电压，浓度越高电压越高  对液化气、丁烷、丙烷有较高的灵敏度
8	温湿度传感器模块	数字温湿度传感器模块是一款已校准数字信号输出的温湿度复合传感器。 具有安装方便、精准测量，全量程标定，低成本、超快响应、抗干扰能力强、超长的信号传输距离、数字信号输出、互换性强。 温湿度传感器用于空气净化器、加湿机、除湿机、智能家居、物联网、仓库、医药、测试及检测设备、气象站、湿度调节器、烟草、自动化控制、暖通空调、等需进行湿度测量的产品及场所。 供电电压：DC 3.0V --5.5V（推荐5V） 测量精度：温度±1℃ 湿度±3%（at 25℃ 60%RH） 信号输出：串行单总线输出(数字输出） 工作温度：0℃－50℃ 测量范围：湿度20%--95%RH 温度 0℃－50℃ 电源功耗：工作：<2.5mA 待机：<2uA（5V）
9	继电器控制模块	本模块符合国际安全标准，控制区域与负载区域有隔离槽 模块带光耦隔离，触发现可靠，更稳定 采用双面 FR-4 线路板设计，高端贴片工艺生产 采用正品继电器控制 具有电源和继电器动作指示，吸合亮，断开不亮 信号输入端有低电平信号时，公共端与常开端会导通 继电器可以直接控制各种设备和负载 有 1 个常开和 1 个常闭触点 输入低电平有效
10	传感器扩展板	双色LED实验  轻触开关按键实验 继电器实验 U型光电传感器实验 PS2操作杆实验 霍尔传感器实验 光敏传感器实验 火焰报警实验 气体传感器检测 触摸开关传感器实验 超声波传感器距离检测 红外避障传感器实验 循迹传感器实验 陀螺仪加速度传感器


④软件资源
采用USB通信，独立的单片机模块、自定义物联网通信协议及生动的上位机教学资源软件及联动场景案例，简单易学，能够激发学生学习兴趣；实现PC端教学资源与硬件开发模块的物联网通信；各系列硬件开发模块主要提供单片机内核、嵌入式内核等基础上完成的传感器采集与控制，无线通信，射频识别等基础教学资源；教学资源软件主要提供各个硬件模块实验手册、关键代码以及应用场景联动。
采用核的单片机接口技术
每个硬件教学模块都有独立单片机模块，留有丰富通信接口，主要完成各种传感器采集、执行器控制以及无线通信功能。
采用微控制器模块接口技术
每个硬件教学模块都有独立单片机模块，留有丰富通信接口，主要完成各种传感器，通信，射频识别，网络通信及嵌入式开发任务。
丰富的硬件模块系列
目前教学模块支持嵌入式系列模块教学，传感器系列模块教学，射频类系列模块教学，网络通信类系列模块教学等，每一系列硬件模块都有丰富教学资源，不同系列模块之间可以组成复合场景，达到从基础教学到场景应用开发的目的。
采用上位机软件完成各系列模块的资源教学
在软件上有每一个教学实验资源，包含实验目的，实验原理，实验内容，实验步骤，实验过程，实验现象以及对应场景应用，能够让学生不仅学习传感器概念，原理，开发，还能学以致用。
⑤平台特点
统一平台，方便扩展
提供了完善的实验环境保障。集通讯、供电、测量、嵌入式开等功能于一体，实现了在一个通用平台支持无限硬件实验的学习。
会随着新技术发展、应用，定期更新实验内容。
实验生动，资源丰富
实验资源包含背景知识、安装指南、关键代码分析、操作步骤、扩展知识和场景模拟等，内容丰富，易上手，方便教学。
体系完善，涵盖全面
支持各系列硬件开发模块：单片机系列、嵌入式接口技术系列、传感器系列、无线通信系列、自动识别系列等。可涵盖传感技术、嵌入式技术、自动识别、通讯工程、自动化、电子工程、物联网工程等诸多学科学习、实验、实训。
自由组合，扩展升级
在单个知识点学习基础上进行多模块综合应用开发，支持多模块场景实验。模块组合可模拟真实行业设备或业务场景，比如智能终端、智能家居等。
课程资源
⑥可完成实验项目

ZigBee 部分实验	流水灯实验  按键控制流水灯  外部中断控制流水灯 按键控制LED开关 外部中断控制LED开关  查询方式使用定时器  定时器T1的使用  定时器T3的使用  串口UART0发送字符串 串口UARTO收发字符串  串口发送指令控制LED灯 AD采集内部温度串口显示 温度传感器 温湿度传感器  气体传感器 人体红外传感器 继电器模块 光敏和热敏传感器
WiFi模块	AT指令控制 温度传感器 温湿度传感器 气体传感器 光敏传感器 人体红外热释电传感器 按键无线控制台灯和LED灯继电器
蓝牙 部分实验	温度传感器 温湿度传感器 气体传感器 人体红外传感器 继电器模块 光敏传感器 主从一体串口透传 基于AT命令控制
物联网开发系统 实验	双色LED实验 轻触开关按键实验 继电器实验 U型光电传感器实验 操作杆实验 霍尔传感器实验 光敏传感器实验 火焰报警实验 气体传感器检测 触摸开关传感器实验 超声波传感器距离检测 红外避障传感器实验 直流电机模块实验 步进电机驱动模块实验 循迹传感器实验 陀螺仪加速度传感器 WIFI 板载LED控制WEB显示 WIFI 继电器控制WEB显示 WIFI 湿度采集WEB显示 WIFI 温度采集WEB显示
