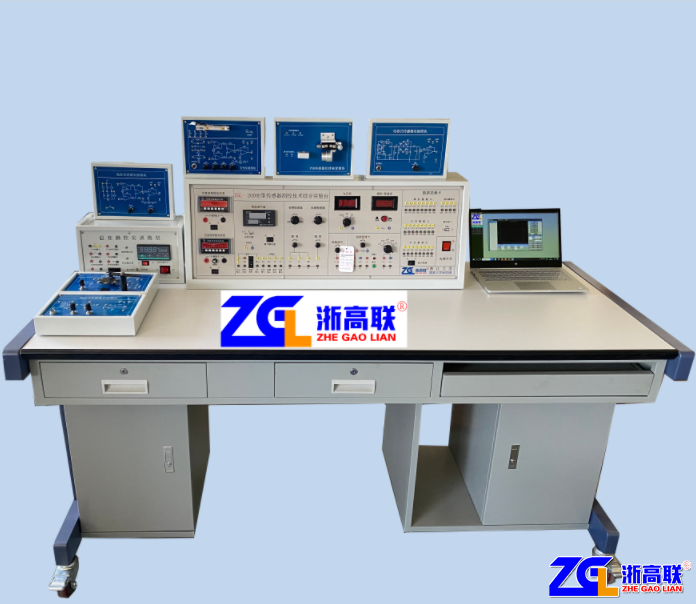

增强款ZGL-2000D型网络光电实验台
相关配件
产品详情
一、铁质框架实验桌：
铁质框架实验桌：尺寸约1800*800*750（mm），实验桌面上预留2个显示器的安放位置。设有四个万向轮和四个固定调节机构，便于移动和固定，有利于实验室的布局，实验桌下面的特制存储柜可存储安放以上实验模块和测控主机等所有的硬件部件。为了保证本采购项目所列实验功能顺利实施开展，必需配齐配全各种电源线、砝码实验叠插线、工具、通讯线、快速连接实验线以及多芯排线等相关实验实训设备附件。
二、本装置主控台要求采用模块化结构，参数具体如下：
1.总体要求：
本综合实验室课程实验实训要求分为基础原理性实验、设计开放性实验、扩展应用性实验三个层次：
1.1.基础原理性实验：
传感器的设计结构应采用透明化材质，便于学生对原理的认知，主要包含力、磁、电、温度、位移、振动等各项基础原理性实验。
1.2.设计开放性实验：
实验台系统模块采用模块化设计理念，含温度源、转动源等提供标准的信号输入输出接口、多功能计算机数据采集卡，STM32测控单元等，在完成典型教学实验的基础上，学生可自主进行二次开发设计性实验，需提供多项课程设计实验案例，并提供通讯协议说明。
1.3. 扩展应用性实验：
实验台可扩展基于Python虚拟仪器实验，需提供多个综合性实验案例和研究课题，并配有实验指导书。
2.主控台系统及组件：
2.1.输入电源：单相三线220V±10% 50Hz、容量0.8kW，具有电源、供电指示。
2.2.主控台采用工业级钣金加工框架式结构，设有壳体接地保护，设有过流过压保护、漏电急停保护，声光报警，绝缘橡胶隔离，安全特性符合有关国家标准。
2.3.主控台配有交流220V二孔、三孔电源插座，均由独立的断路器控制，漏电自动保护。
2.4.工作环境：温度-10℃～+40℃相对湿度＜85%(25℃) 海拔＜4000m。
2.5.配置高稳定的±15V、＋5V、0～＋30V可调、±2V～±10V可调八种直流稳压线性电源（最大输出电流1.5A），低纹波，集成芯片控制可靠性高，均有电源跳线插孔。
2.6.提供高稳定的恒流源：0~20mA，并具有过流、过压、漏电、报警。
2.7.主控台面板：要求采用2.0mm厚铝质材料面板凹字雕刻印刷技术，美观和耐磨损，使用15年以上不掉色和不变色。
2.8测量仪表模块：独立开关控制，具有报警、过流保护。
(1)交流电流电压双显智能表，四位半LED；0-5A、0-250V；等级0.5；
(2)直流电流电压双显智能表，四位半LED；0-2A、0-50V；等级0.5；
(3)频率转速双显智能表，四位半LED；等级0.5。
(4)PID温度调节仪表，精度±0.5℃；控制温转速1/1000；RS2328通讯组网功能。控制温精度±0.5℃，转速控制精度千分之一。
2.9.高频信号源（音频振荡器）：0.4KHz～10KHz（可调）。
2.10.低频信号源：1Hz～30Hz(可调)。
3.测试源模块系统：
3.1.转速控制实训装置：应采用无刷直流电机通过调节PID参数来实现转速控制，可根据电机参数的变化,对PID参数进行在线调整,取得了高精度的转速控制，能够实现响应速度快、无超调、控制精度高;且系统对干扰和参数变化具有较强的鲁棒性,本装置控制精度须精确到1转。
3.1.1.电机速度须采用光电检测和电磁检测两种方式，其中电磁检测是无源检测方式，利用电磁感应原理，用于研究流体切割磁力线所产生的感应电势与流体速度成正比的关系的控制原理。
3.1.2.控制板卡须针对直流电机调速，传感器测控，运动控制多轴运动等深度开发，配套软件的精典算法和模拟控制。
3.1.3.电机调速控制器采用先进的空间磁场定向控制（FOC,矢量控制）技术、精确的检测电流、转速与位置，进行电流磁环、转速环和位置环三种PID闭环控制，实现电机的准确定位控制、加减速及稳速控制、恒扭矩控制。
4,配置升级增加了PSD定位实验，光电控制实验，485组网实验，无线组网实验
